1.遮板式液體收集器

遮板式液體收集器置于填料層下面，能將液體全部收集，它的阻力可忽略不計，而且不影響氣體分布的均勻性。根據塔型和塔徑，選擇不同的結構形式。

(1)整體式遮板液體收集器

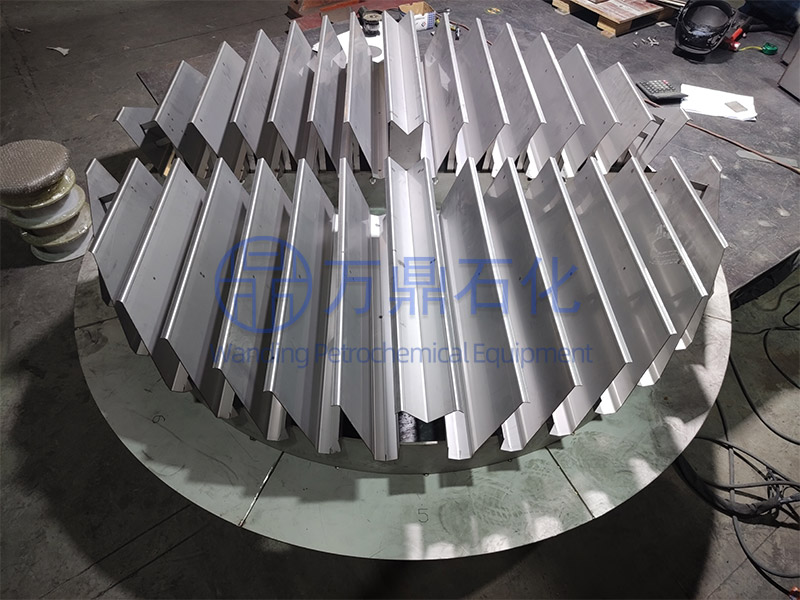

用于筒體用法蘭連接的小塔中。收集器上緣用法蘭固定在兩個法蘭之間。上層填料下來的液體落到遮板上繼而流入集液板下面的導液槽中。底部中間橫槽為集液槽。塔徑較大時，周邊還要設環形集液槽，遮板式集液固定于橫槽與環槽上，集液板收集的液體流入橫槽及周邊的環形槽中，然后從橫槽中心管流入再分布器中進行液體的混合和再分布。這種結構形式適用于直徑2m以下的小塔。

為防止落下的液體噴濺溢出導液槽，擋液板應垂直向上且要有足夠的高度(H值)，它根據液量大小而定，可參照U形溢流口的計算公式進行計算，一般在50mm以上。集液板的固定較簡單，點焊在收集器筒體及橫槽上即可。收集器筒體比集液板高出30?50mm，收集器筒體法蘭可用上下兩個墊片與塔體上下法蘭固定密封。也可放入塔體下法蘭內槽中用埋頭螺釘固定。

環形槽及橫槽尺寸的確定，參照后面液體進出料裝置。

(2)分體式液體收集器

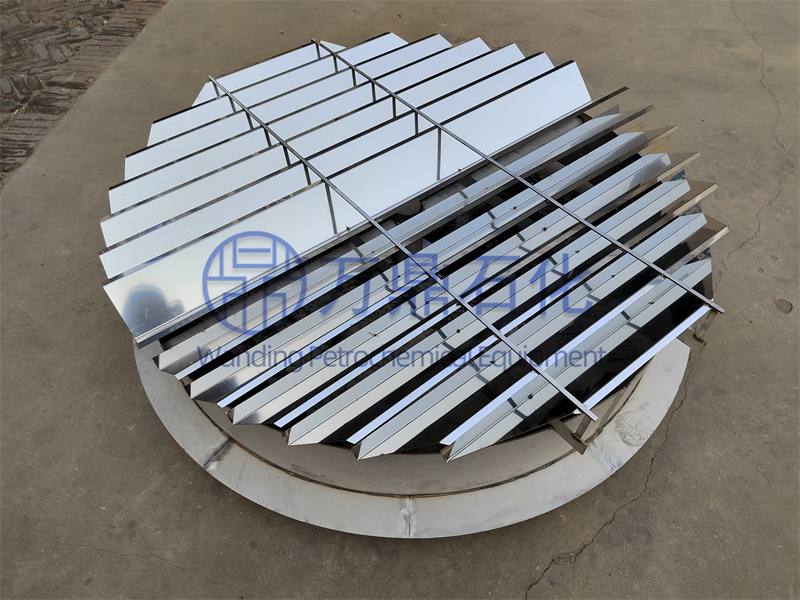

對于整體塔，液體收集器需從人孔裝入塔中，因此要做成分體式結構。對于直徑小于3m的塔，液體收集器制成單流式即可。它是一組遮板式集液板，放置并用連接板固定于焊在塔體的環槽上，收集的液體流入再分布器中。為了能從人孔順利進出，集液板三片制成一體，進塔后組裝成整體。對于直徑大于2.5m或者大液量的塔，可制成雙流式結構，以免導液槽內的液面落差過大使導液槽擋液板過高而氣體阻力加大。集液槽結構與整體式相似，即周邊槽（焊于塔體上）與橫槽相通，收集的液體由橫槽導液管流入再分布器，從而達到了完全的混合。

（3）支承式液體收集器

是將填料支承板與液體收集器合為一體。即每個支承板下設置一分集液槽，分集液槽固定于焊接在塔體的環槽上，中間主支承置于主集液槽內（即橫槽內）并固定之。為防止液體不能完全遮擋收集，在兩個支承板間設置一個收集槽。這種液體收集器適用于直徑2m以上的大塔，一般制成分體式從人孔中裝入。它只適用于規整填料塔中，當用于散裝填料時，則需在支承板上面加放防止填料下漏的部件。

2.升氣管式液體收集器

升氣管式液體收集器主要用于液體出料（全部或部分）。其結構與升氣管盤式液體分布器相同，只是升氣管上端要設擋液板，以防止液體從升氣管落下。對于全部液體出料的收集器不安排布液孔，對于部分出料的收集器則仍需要排布液孔。應當注意的是，通常分塊式升氣管盤式液體分布器漏液量為5%?8%,它決定于液體流率，即盤上的液面高度。為使漏液減小，若塔內壓降不受限制，可適當增加升氣阻力即增加收集器壓降；若不允許增加壓降，則焊接是**的方法，這種收集器的阻力比遮板式要大，但氣體分布的均勻性好，可用作高性能的氣體分布器。

升氣管擋液板有兩種形式，如圖6-64所示。a型阻力小，但可能稍有漏液，長邊向上卷邊，短邊向下卷邊是必要的，這樣可使液體從兩側流下，防止液體滑入筒內造成漏液，也減少液體被夾帶的可能性。b型不會造成液體的漏液，但液體被氣體夾帶的可能性比a型大。若為圓形升氣管，則一排升氣管設置一個共用的遮擋板，以求簡化結構。

（1）整體式收集器

對于筒體用法蘭連接的小塔，用整體式液體收集器夾緊固定于塔體的兩個法蘭之間，也可固定在焊于塔壁的支承圈上。開孔面積可達30%?40%,中間較大直徑的升氣管是為了使塔中心有足夠上升的氣量，也是為了更好地布置升氣管的面積。

（2）分體式收集器

用于直徑大于2m的大塔。板上設人孔（升氣管之一，可拆卸作為人孔），以便從裝填料的人孔中將部件送到上面安裝。中間槽是為了引出液體而設計的。
