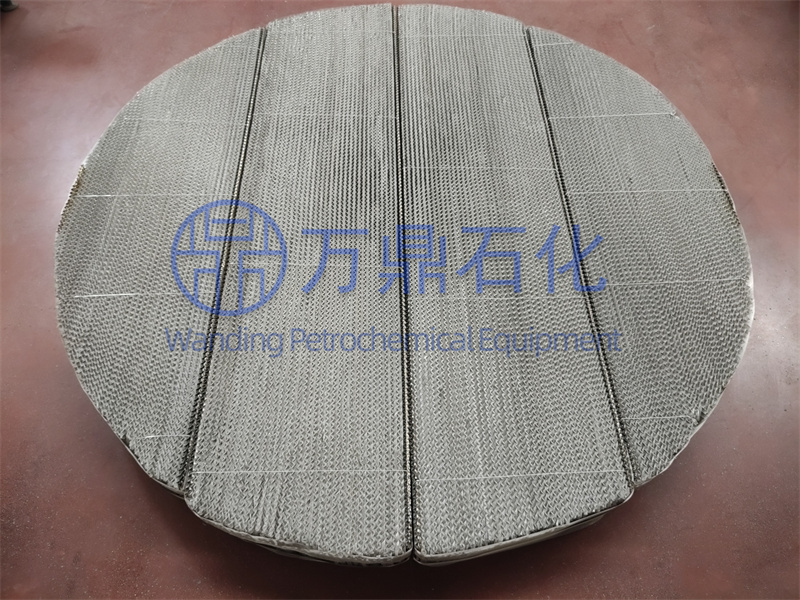

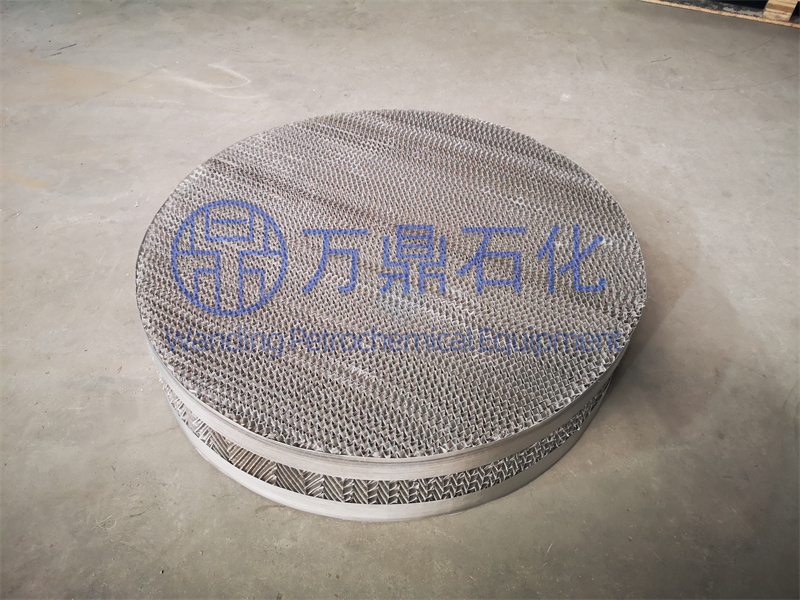

雙層絲網波紋填料是由雙層80?100目金屬絲網重疊在一起軋成波紋片，而后如同單層絲網填料一樣組裝成盤。采用短層是用以加強毛細作用達到提高分離效率的目的。
(1)幾何結構
雙層絲網波紋填料的主要幾何參數與特性數據見表。
雙層絲網波紋填料的主要幾何參數
| 編號 | 填料名稱 | 目數 | 絲徑/mm | 絲布厚/mm | 峰高/mm | 波距/mm | 比表面積/(m2/m3) | 空隙率/% | 備注 |
| 1 | 不銹鋼雙層 | 100 | 0.085 | 0.4 | 3.5 | 6-8 | 820 | 83.6 | |
| 2 | 不銹鋼雙層 | 100 | 0.085 | 0.4 | 4.3 | 7-4 | 713 | 85.7 | |
| 3 | 不銹鋼單層 | 80 | 0.115 | 0.3 | 3.5 | 6.8 | 820 | 87.5 | 作比較 |
由于使用雙層絲網重疊在一起軋成波紋片，強化了毛細作用，使其具有良好的可潤濕性能，因而即使像水之類表面張力大的液體，在較低的液體噴淋密度下，分離效率也能顯著提高。
(3)與單層絲網波紋填料比較
雙層絲網填料的傳質性能完全符合絲網波紋填料的一般規律,即傳質效率隨負荷的減小而上升。在相同的e因子條件下，雙層絲網波紋填料的分離效率比單層絲網波紋填料提高1.4倍，每米填料的壓降比單層絲網填料略高些，但每塊理論級壓降明顯減少，只有單層絲網填料的40%。雙層與單層絲網波紋填料的性能比較列于表。
雙層與單層絲網波紋填料的性能比較
| 填料類型 | 峰高/mm | 比表面積/(m2/m3) | F因子/[m/s(kg/m3)0.5] | 每米填料理論板數//nt/m-1 | 每米填料壓降△p/m/(Pa/m) | 每塊板壓降△p/nt/(Pa/m) | 分離功F·nt/[s-1?(kg/m3)0.5] |
| 雙層網波 | 3.5 | 820 | 1-7 | 26 | 933 | 36.0 | 44.2 |
| 單層網波 | 3-5 | 820 | 1.7 | 12 | 800 | 66.7 | 20.4 |
雙層絲網波紋填料是針對不銹鋼材質對某些物系潤濕性能差，表面處理強化技術又尚無成熟的方法而開發的。因此，對于一些特殊要求的塔器，雖然用材料比單層增加一倍，但分離效率成倍提高。例如，反應堆稀釋重水再濃縮裝置，必須提高分離效率，降低塔高和體積,使用這種填料可以減少廠房高度和占地面積。另外，對無高網目的絲網材料，又需要高的分離效率，雙層網填料也是十分可取的。國內在尼龍66原料分離上應用，取得較好的效果。
